红米AX3000路由器拆机散热改造

2021-08-09 02:35 浏览:

  (文\甜糕大师)AX5与AX6发售后立即受到了市场极大反响,之前发帖分享的AX5散热改造中的主角红米AX5被我出手赚取了一波差价,见连接:红米AX5夏日散热改造计划 然而最近暑期因疫情在家用网量激增,急需一台高性能路由器继任,于是预约了新发售的AX3000,到手后发现用了相同的AX5路由器模具,外观完全一致,仅更改了背部IO部分,SOC规格虽稍有下降,但由于需要带动WIFI6的吞吐量,发热量仍高于大部分AC路由器,仅依靠被动散热,实测运行半小时即可用手触及上盖的高温,而如果拆开运行,甚至可以被散热片烫到,存在与AX5相同的夏季散热压力大问题。于是决定对其进行改造,以确保在家中多人用网及众多设备高负载下的稳定性与性能。

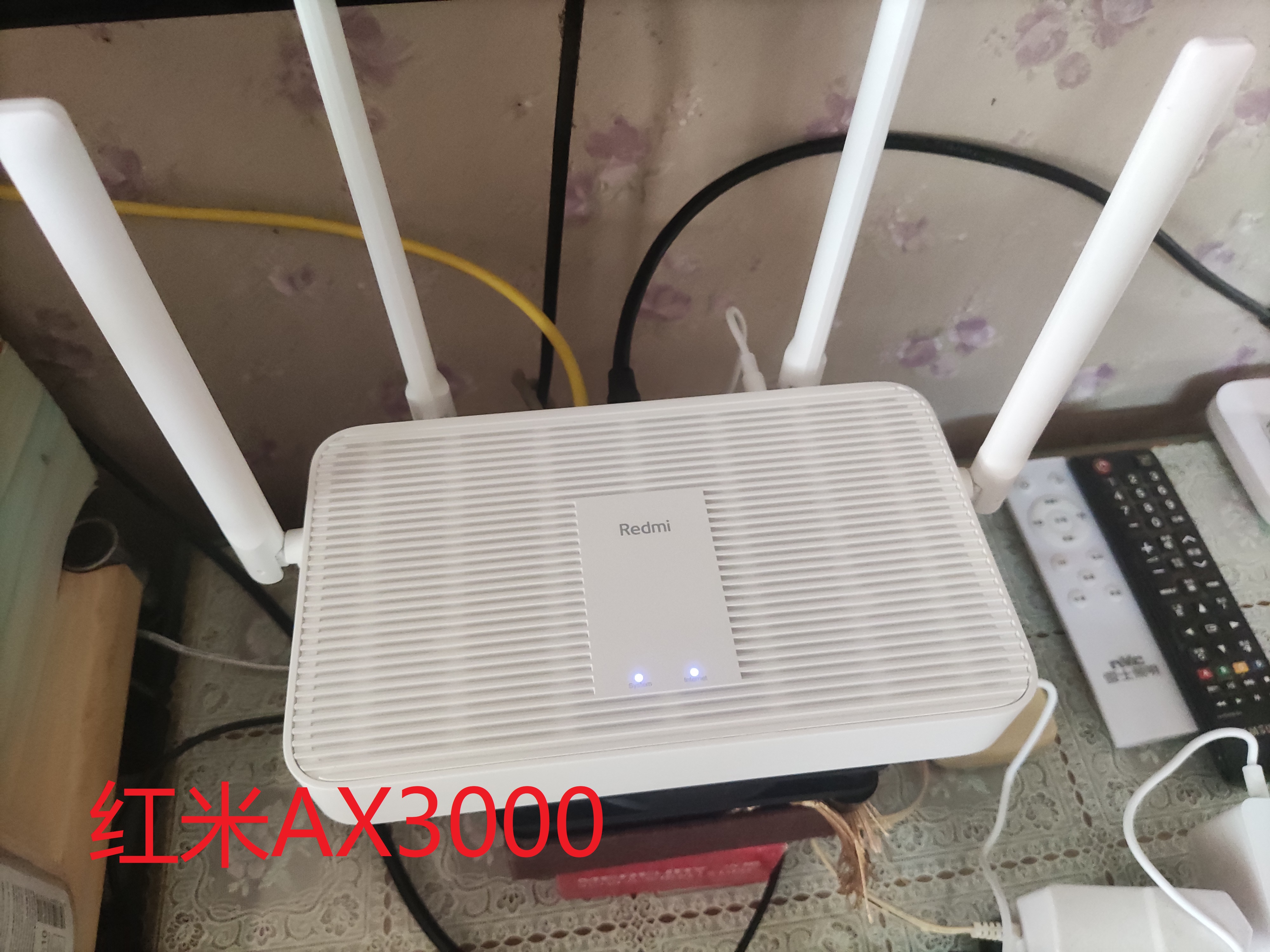

红米AX3000运行



  拧下背部两颗螺丝取下顶部面板,可见AX3000散热相较于AX5增大了散热板面积,材质同样为铝制黑化表面。

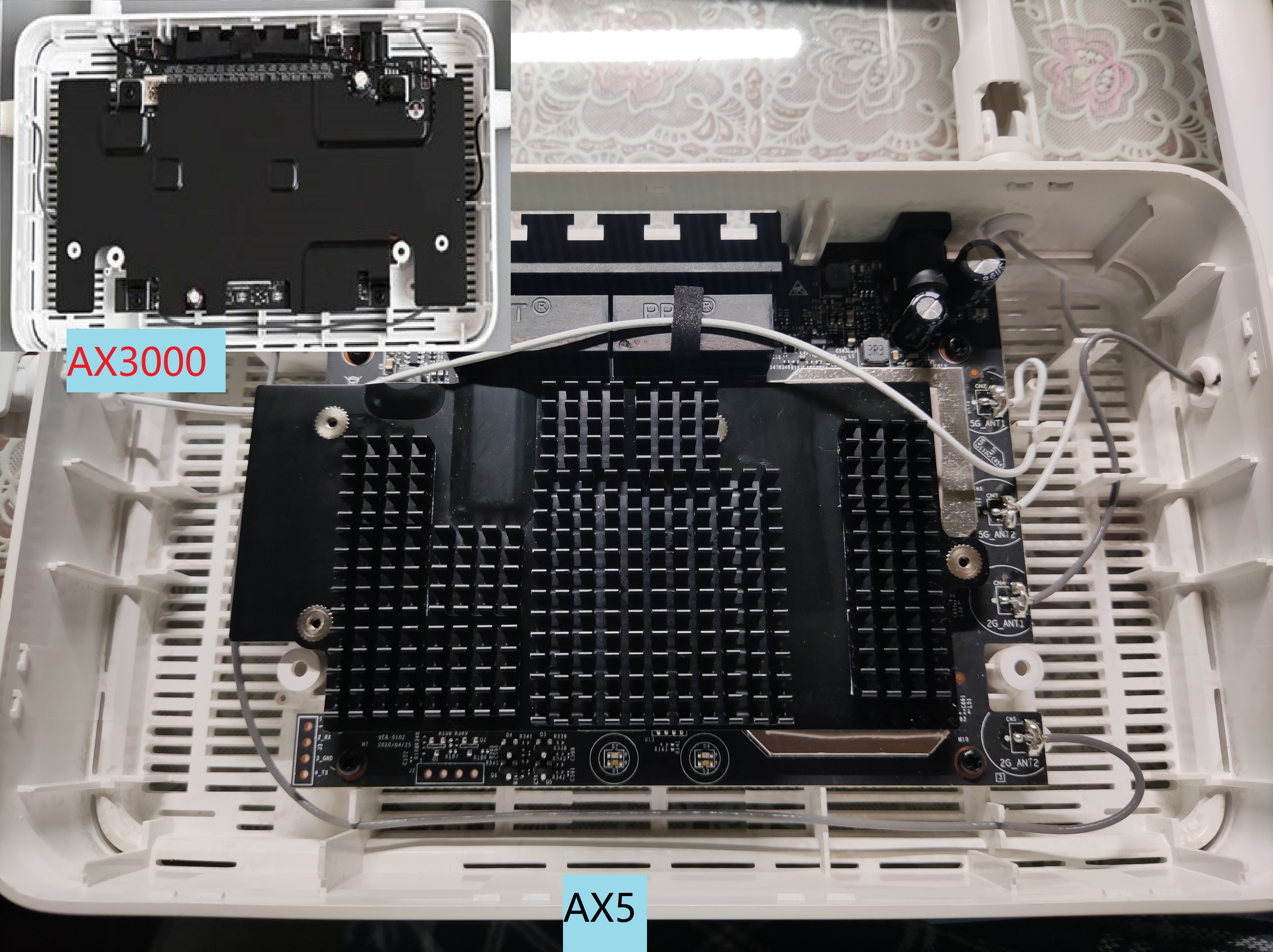

AX5(改造后)与AX3000散热片面积对比

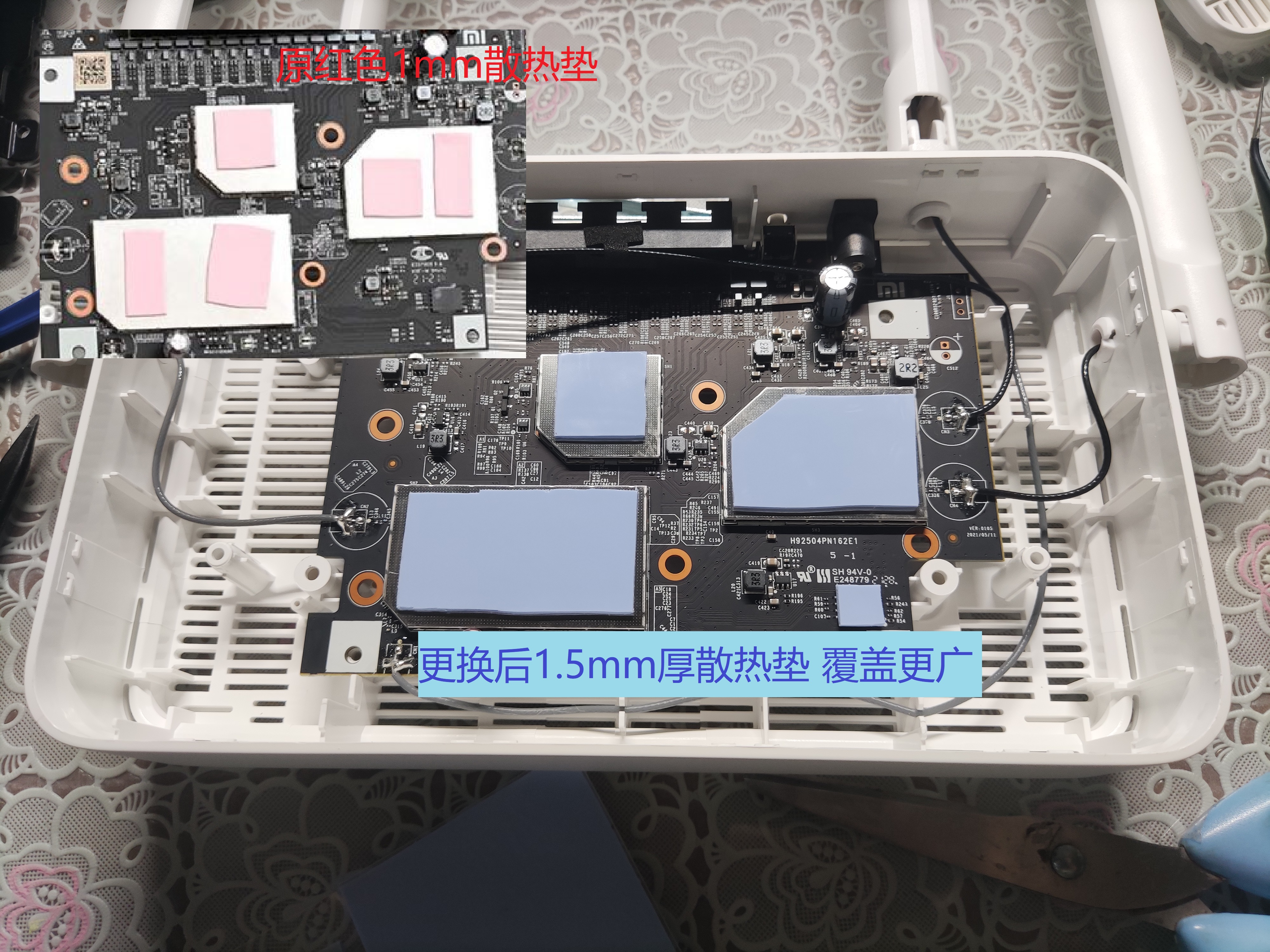

  取下四颗同规格螺丝,取下黑色散热板后,可见黏贴于屏蔽罩上方红色散热垫,厚度为1mm,仅覆盖散热罩内芯片对应位置。屏蔽罩就不打开了,一方面打开屏蔽罩可能破坏屏蔽罩结构,导致弯曲或损坏,另一方面内部同样粘贴散热垫,打开后复原容易粘贴不紧影响散热。取下原装红色散热垫,更换自行购置的1.5mm厚蓝色散热垫,散热系数4W/m.k,覆盖完全。这里刻意购买的1.5mm略高于原装1mm,虽然厚度增加会影响导热性能,但因为散热板与屏蔽罩的螺丝紧密连接,可压薄导热垫并增加接触面积与紧密性。



更换散热垫

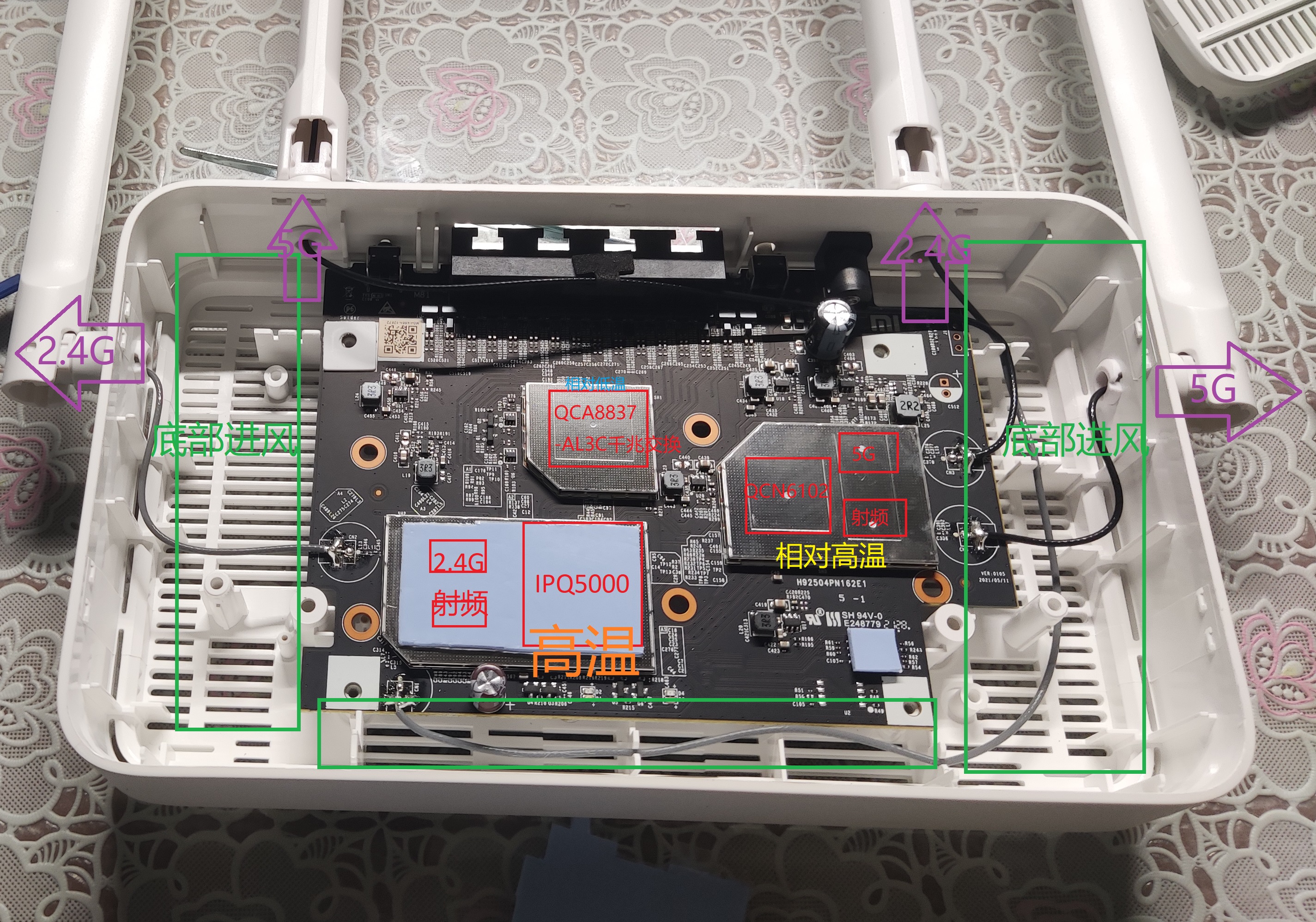

  这里顺带附上AX3000散热布局结构图。



红米AX3000散热结构



  下面开始准备改造散热板,这里选用黑化的铝制散热片(风格统一,颜色不影响性能可自由选择),此次改造所用规格如下: 14*14*6mm小型散热片×4个 25*25*10mm中型散热片×1个 28*28*11mm中型散热片×2个 40*40*11大型散热片×1个。需要注意由于同模,AX5与AX3000同样不可使用高度超过13mm的散热片,保险起见选用11mm高,市售散热片分为裸片与贴胶片,虽说胶同样为导热介质,但本次改造为追求最高散热效果,选用裸片自行粘贴。散热介质的导热性能排行如下:铜>铝>液金(镓)>硅脂>散热垫>胶垫>空气接触



芯片散热片

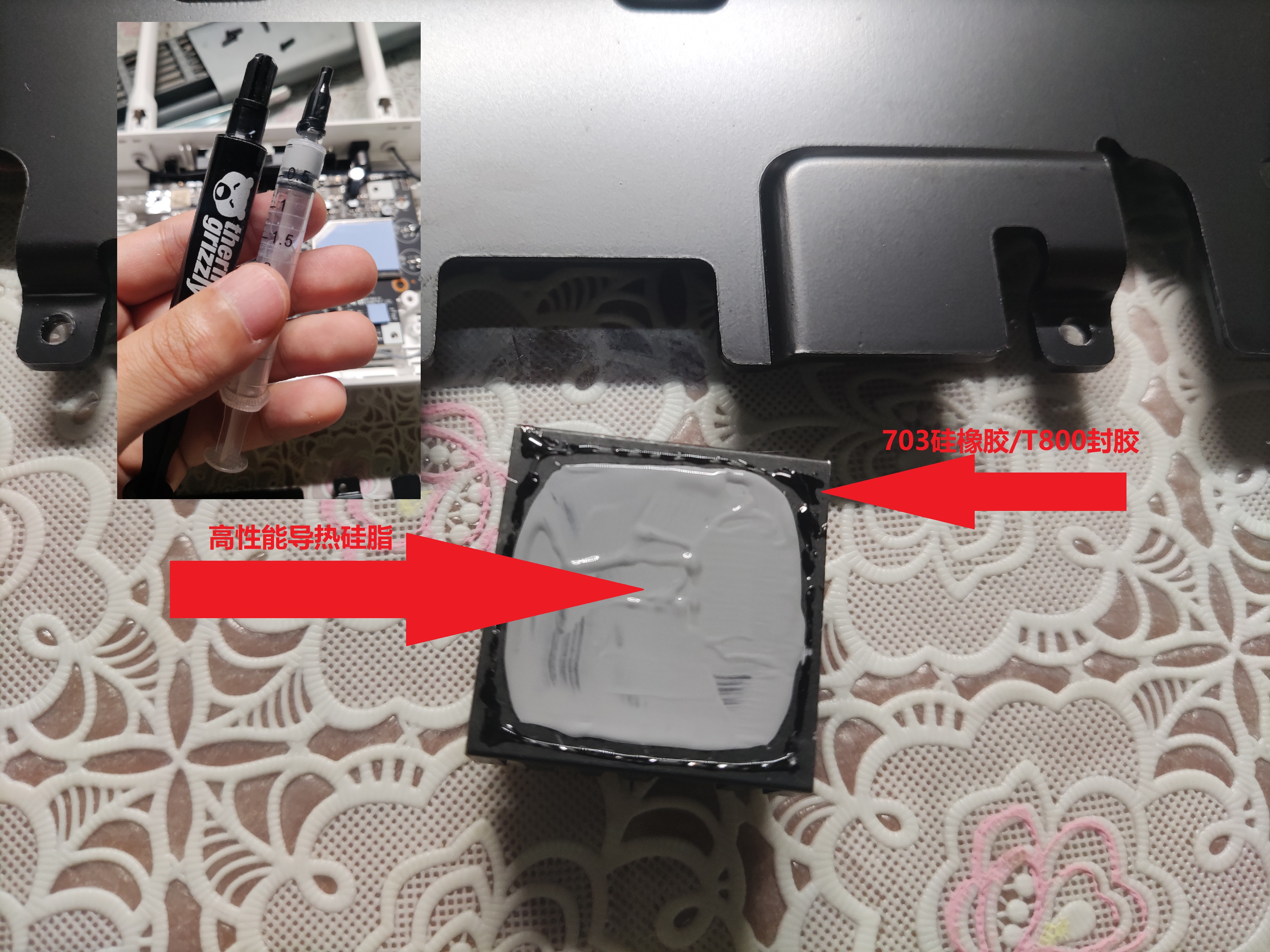

  这里我用的方法是在散热片背面涂上高性能硅脂,在四周使用胶水封胶,一步到位黏贴于主板对应发热大户芯片位置。



散热片背面涂抹硅脂及胶水(此次使用信越X23-7921)
